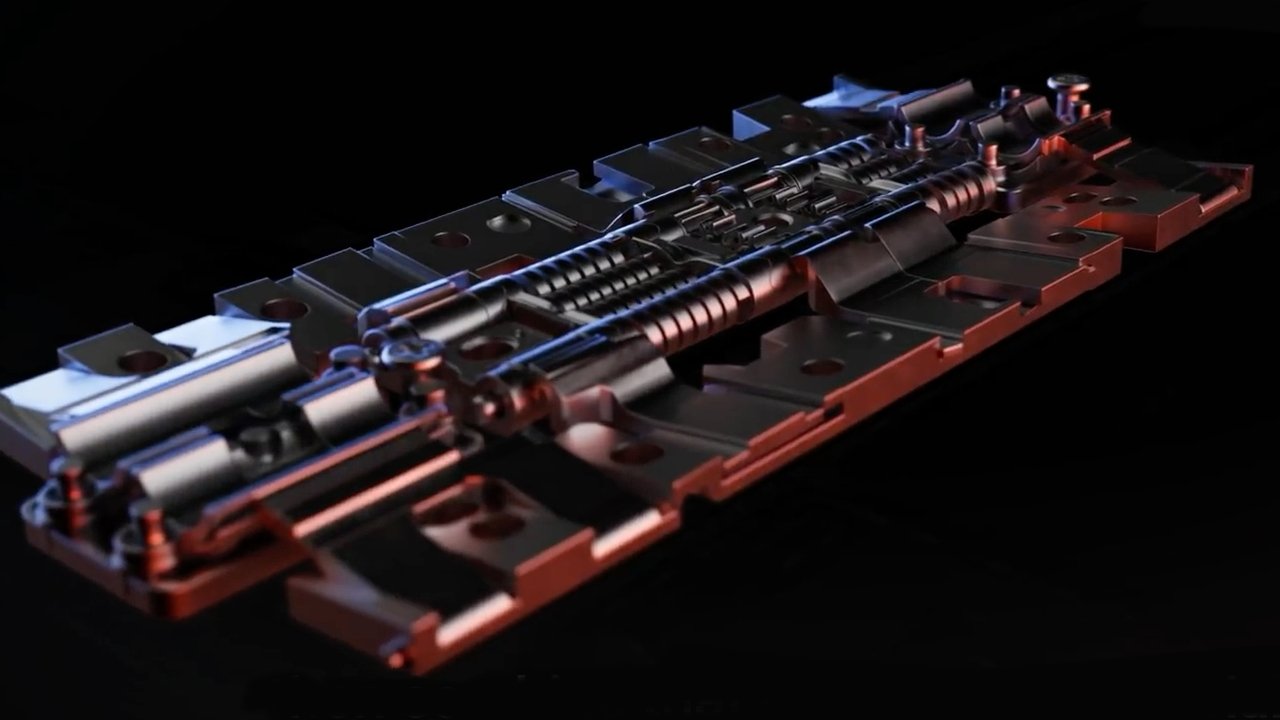

Відеорендер iPhone Duo, отриманий шляхом комп’ютерної томографії, виявив як деталі механізму його унікального шарніру, так і потенційні обмеження. Особливістю пристрою стало те, що він не просто відкривається чи закривається, а здатен фіксуватися під різними кутами, пропонуючи користувачам нові функціональні можливості.
За даними тестування від HTX Studio на YouTube, iPhone Duo може залишатися відкритим у діапазоні від 15 до 145 градусів. При спробі зафіксувати пристрій під кутом меншим за 15 градусів, магніти автоматично закривають екран. Аналогічно, при перевищенні 145 градусів, пристрій розкривається до свого максимального положення.
Apple вже офіційно повідомила, що шарнір складається з майже 100 компонентів. Комп’ютерна томографія підтвердила цю інформацію, показавши, що ці компоненти зосереджені в шести основних секціях. Дві з них розташовані по краях і слугують шарнірами, з’єднаними з центральним валом.
Інша секція включає систему шестерень, які забезпечують синхронне обертання обох половин пристрою. Ця синхронізація підтримується майже незалежно від того, в якій точці ви тримаєте пристрій, демонструючи вражаючу точність інженерії.
Ключовими елементами конструкції є дві додаткові секції, розташовані безпосередньо над і під центральною частиною. Вони містять комбінацію пружин і кулачків, які, залежно від кута нахилу екрана, або підтримують, або чинять опір один одному.
“Коли телефон повністю відкритий, кулачки щільно прилягають один до одного, а пружини тиснуть на них, створюючи опір обертанню і утримуючи конструкцію доти, доки не буде застосована достатня сила для складання”, – пояснюється у відео HTX Studio. “Під час складання кулачки стискають пружини, які, у свою чергу, штовхають у зворотному напрямку, а результуючий фрикційний момент долає власну вагу телефону”.
Всі ці секції парні, з ідентичним механічним дизайном як у верхній, так і в нижній частині шарніра. Центральна секція, схоже, не містить рухомих частин.
Натомість, вона слугує простором для проходження гнучких кабелів, що з’єднують дві половини iPhone Duo, без перешкод. Це забезпечує надійність з’єднання та цілісність конструкції.
Apple вже демонструвала, що екран iPhone Duo приховує складку значною мірою завдяки десяти шарам скла. Крім того, пристрій оснащений екраном з нанотекстурою, на відміну від глянцевих поверхонь інших складаних смартфонів, які, навпаки, підкреслюють складку.
Проте, нове комп’ютерне томографічне дослідження також виявило деталі одного з елементів шарніру, який Apple використовує аналогічно до своїх конкурентів. Цей елемент називається “простір згину” і визначає радіус вигину вигнутого екрана.
“Уявіть екран як аркуш паперу”, – йдеться у відео. “Якщо зігнути його навпіл з широким вигином, при розгортанні складка буде майже непомітною, але якщо притиснути його до плоскої поверхні без простору для згину, ви отримаєте чітку складку”.
На iPhone Duo цей простір згину становить 3,85 міліметра в найширшій точці. Цей показник знаходиться в межах між 3,8 мм та 4,2 мм, які спостерігаються у інших, неуточнених, але типових складаних пристроїв.
Apple досягла ступеня захисту IP68 від пилу, що є рідкістю для складаних пристроїв. Хоча це не означає, що пристрій можна безтурботно використовувати в піщаних умовах, це показник, якого важко досягти багатьом конкурентам.
Також, більшість конкурентів мають дві невеликі виступи зверху і знизу складки, призначені для захисту шарнірів. У разі падіння, такі пристрої можуть розподілити удар на металеві боковини телефону, а не на екран.
iPhone Duo не має таких виступів, завдяки чому екран залишається ідеально гладким по всій поверхні. Це стало можливим завдяки використанню титанової оболонки для всього вузла шарніру, що забезпечує додаткову міцність.
iPhone Duo підтримує роботу з Apple Pencil, але це означає використання стилуса з відносно твердим кінчиком на поверхні пристрою. HTX Studio протестувало не лише Apple Pencil, але й звичайні олівці від 6B до 8H твердості, застосовуючи силу натискання 100 грамів.
На дисплеї з’явився ледь помітний слід від олівця 6H, але він не відчувався на дотик. При використанні олівця 8H, подряпини стали значно більш видимими та відчутними.
Проте, ці результати вважаються кращими, ніж у багатьох аналогічних складаних пристроїв. Детальний опис конструкції та компонентів, виявлених за допомогою комп’ютерної томографії, представлений у відео. Дослідження проводилося на оглядовій моделі, а окремі рецензенти вже провели реальні тести на своїх пристроях.
