Як діагностувати автомобіль та прибирати “чек енджин” своїм смартфоном

Ситуації, коли автомобіль раптом починає працювати некоректно, трапляються у будь кого. У більшості випадків зрозуміти причину несправності без спеціальних інструментів неможливо. Достатньо мати спеціальний адаптер OBD, відповідний застосунок та базові навички роботи зі смартфоном, щоб виконувати діагностику автомобіля.

OBD сканер перетворює звичайний телефон на інструмент для зчитування стану електронних систем автомобіля в реальному часі. Це дає можливість отримувати діагностичні коди несправностей, оцінювати роботу двигуна та стежити за параметрами, які можуть впливати на загальну надійність автомобіля.

Що таке OBD2

OBD2 (On-Board Diagnostics) – це стандартизована система бортової діагностики автомобіля, яка контролює роботу двигуна, системи керування викидами, датчиків та інших модулів. Якщо система фіксує відхилення, вона створює діагностичний код помилки. OBD2 сканер дає можливість зчитати ці дані.

Одним з відомих готових діагностичних рішень є фірмовий сканер ELM 327, який часто називають одним з найбільш зручних для швидкої діагностики. Для використання зі смартфоном зазвичай обирають Bluetooth або Wi-Fi адаптери.

Що необхідно для роботи OBD сканера зі смартфоном

Для повноцінної діагностики автомобіля за допомогою телефону потрібні три складові:

1. OBD2 адаптер (Bluetooth або Wi-Fi).

2. Смартфон на Android або iOS.

3. Діагностичний застосунок, сумісний з вашим адаптером.

Популярні моделі OBD2 адаптерів

Одним з найпоширеніших варіантів адаптерів для смартфонів є моделі, створені на основі мікроконтролера ELM327. Це не конкретний пристрій, а стандартна мікросхема та протокол, які копіюють десятки виробників.

Переваги ELM327

1. Низька вартість
   Адаптери ELM327 є одними з найдоступніших на ринку. Це робить їх популярними серед водіїв, яким потрібна базова діагностика.

2. Широка сумісність
   Підтримуються практично всі популярні мобільні застосунки для діагностики:
   Torque Lite, Car Scanner, InCarDoc, OBD Auto Doctor та багато інших.

3. Просте підключення
   Адаптери ELM327 підключаються через Bluetooth або Wi-Fi, не потребують спеціального налаштування і працюють за тим самим принципом, що і більш дорогі моделі.

4. Підтримка основних протоколів OBD2
   Це дає змогу зчитувати більшість стандартних кодів несправностей та базові параметри роботи двигуна.

Обмеження та недоліки ELM327

1. Велика кількість підробок і нестабільної продукції
   Оскільки мікросхему копіюють різні виробники, велика частина адаптерів ELM327 працює з помилками або має урізаний функціонал. Якість залежить від конкретної партії.

2. Повільна робота порівняно з професійними адаптерами
   ELM327 працює значно повільніше за OBDLink LX або UniCarScan. Через це відображення параметрів у реальному часі може затримуватися.

3. Обмежена підтримка виробників
   На відміну від OBDLink або Vgate, які мають сертифіковану підтримку і власні прошивки, більшість ELM327 не оновлюються і не мають гарантійної підтримки.

4. Можливі проблеми з новими автомобілями
   Частина ELM327 не підтримує модернізовані протоколи, що використовуються у гібридних або сучасних моделях після 2020 року.

Які ELM327 варто розглядати

Якщо потрібен саме адаптер на базі ELM327, варто вибирати моделі, які мають підтверджені відгуки та реальні чипи:

• Vgate iCar Pro Bluetooth 4.0

• OBDLink LX Bluetooth

• Veepeak OBDCheck BLE+

Ці моделі відомі стабільністю роботи, низьким енергоспоживанням та коректною взаємодією зі смартфонами різних виробників.

Для кращої сумісності з автомобілями варто обирати більш професійні адаптери, такі як UniCarScan UCSI-2000. На відміну від багатьох дешевих ELM327-адаптерів, які обмежені 8 байтами, UCSI-2000 підтримує повну довжину 255 байт. Це дає змогу отримувати більше даних за протоколами, які цього вимагають. Адаптер підтримує популярні додатки як для автомобілів, так і для мотоциклів BMW (MotoScan і т.п.).

Безкоштовні застосунки для діагностики

Для початку роботи підійдуть такі безкоштовні програми:

• Torque Lite (Android)

• Car Scanner ELM OBD2 (Android і iOS)

• OBD Auto Doctor (Android і iOS, безкоштовна базова версія)

• InCarDoc Free (Android і iOS)

Вони дозволяють зчитувати коди помилок, переглядати поточні параметри двигуна та очищати індикатор Check Engine після ремонту.

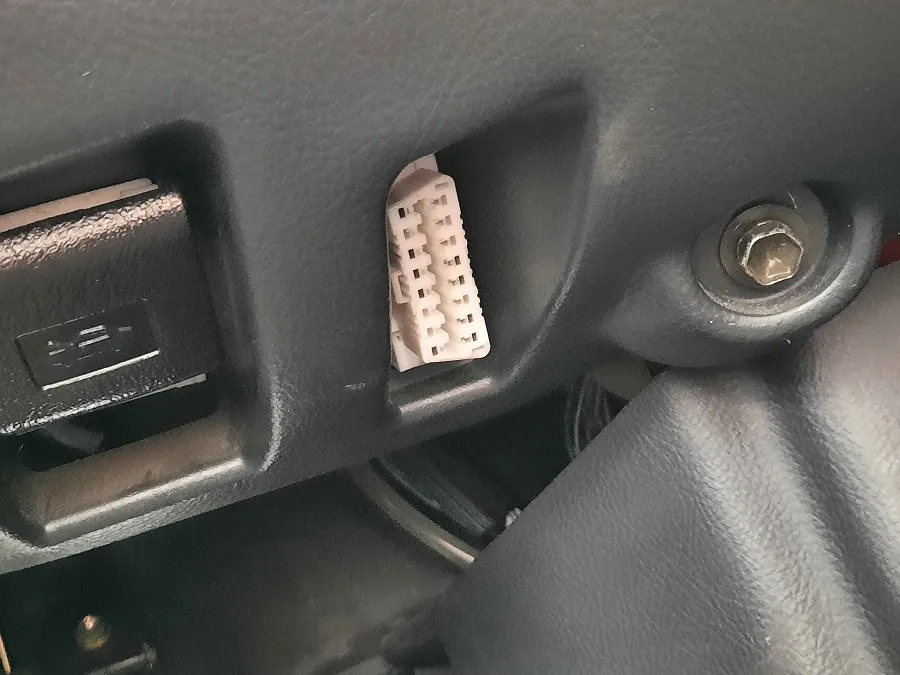

Де знаходиться OBD2 порт

Стандартне місце розташування порту OBD2 – під панеллю приладів, поруч із педалями або біля рульової колонки. У більшості автомобілів він знаходиться відкрито. Якщо порт прихований декоративною заглушкою, її потрібно акуратно зняти.

Покрокова інструкція з використання OBD2 сканера зі смартфоном

Крок 1. Підготовка обладнання

Переконатися, що:

• адаптер сумісний з автомобілем та телефоном,

• застосунок вже встановлений на смартфоні,

• Bluetooth або Wi-Fi на телефоні увімкнений.

Крок 2. Підключення адаптера до OBD2 порту

1. Вставити адаптер в OBD2 порт до повного фіксування.

2. Перевести запалювання у положення ON або запустити двигун, якщо цього вимагає адаптер.

Крок 3. Підключення смартфона до адаптера

• Якщо адаптер Bluetooth:
  Відкрити налаштування Bluetooth на телефоні та виконати сполучення з адаптером.

• Якщо адаптер Wi-Fi:
  Підключитися до створеної адаптером Wi-Fi мережі.

Крок 4. Запуск діагностичного застосунку

1. Відкрити обраний застосунок.

2. Обрати тип підключення (Bluetooth або Wi-Fi).

3. Підтвердити з’єднання з адаптером.

Після встановлення з’єднання програма отримає доступ до даних бортового комп’ютера автомобіля.

Крок 5. Зчитування кодів помилок

1. У застосунку знайти розділ для діагностики.

2. Виконати повне сканування.

3. Отримані коди помилок будуть відображені у вигляді буквено-цифрових значень.

4. Програма надасть пояснення кожного коду.

Це допоможе визначити, який вузол або сенсор працює некоректно.

Крок 6. Аналіз проблеми та подальші дії

Після отримання коду помилки можна:

• переглянути опис помилки в застосунку,

• перевірити технічні посібники виробника автомобіля,

• звернутися до сервісного центру з конкретною інформацією.

Знання точного коду позбавляє від здогадок та дозволяє приймати обґрунтовані рішення.

Сканер може видалити сам діагностичний запис Check Engine, погасивши відповідний індикатор на панелі приладів. Але це не вирішує саму проблему, тому очищення кодів роблять тільки після ремонту.
