Процесс механической обработки металлов на фрезерных станках неразрывно связан с возникновением колоссальных знакопеременных нагрузок и интенсивных вибраций. Даже если предприятие инвестирует средства в покупку сверхсовременного обрабатывающего центра с ЧПУ, обладающего идеальной геометрией шпинделя, финальное качество детали окажется неудовлетворительным, если заготовка будет зафиксирована сомнительным образом. Надежные станочные тиски представляют собой фундаментальную основу жесткости всей технологической системы, объединяющей станок, приспособление, инструмент и обрабатываемую деталь. Чтобы правильно подрезать плоскость, сформировать пазы или выбрать сложный контур, мастер обязан подбирать конкретный тип зажимной оснастки строго под специфику фрезерной операции.
Классические неподвижные (лекальные) тиски
Данный тип оснастки является воплощением максимальной жесткости и конструктивной монолитности. Корпус таких тисков жестко монтируется непосредственно на Т-образные пазы рабочего стола фрезерного станка с помощью болтов и сухарей. В конструкции отсутствуют какие-либо промежуточные шарниры, поворотные механизмы или дополнительные подвижные платформы.
Классические неподвижные тиски незаменимы при выполнении следующих технологических задач:
- Черновое силовое фрезерование. Снятие внушительных припусков металла крупными торцевыми фрезами, когда на деталь воздействуют огромные силы резания.
- Высокоскоростная обработка стальных отливок. Работа на предельных режимах, требующая гашения возникающих резонансных вибраций.
- Массовое производство простых деталей. Обеспечение стабильного и неизменного положения базирующих поверхностей от детали к детали.
Поворотные тиски: гибкость в ущерб жесткости
В отличие от монолитных аналогов, поворотные станочные тиски оснащаются дополнительным круглым основанием (поворотным блином), на котором нанесена градусная шкала. Корпус тисков может свободно вращаться вокруг вертикальной оси на полные 360 градусов и жестко фиксироваться прижимными гайками в выбранном положении.
Такое инженерное решение существенно расширяет технологические возможности оборудования, позволяя фрезеровать плоскости, скосы, уступы и шпоночные пазы под любым заданным углом к основным осям перемещения стола без необходимости утомительной ручной переустановки самой детали. Однако за универсальность приходится платить: наличие дополнительного разъемного стыка между основанием и корпусом неизбежно делает всю конструкцию выше и несколько снижает общую жесткость. Поворотные тиски идеальны для инструментальных цехов и мелкосерийного производства, но не любят агрессивных обдирочных режимов.

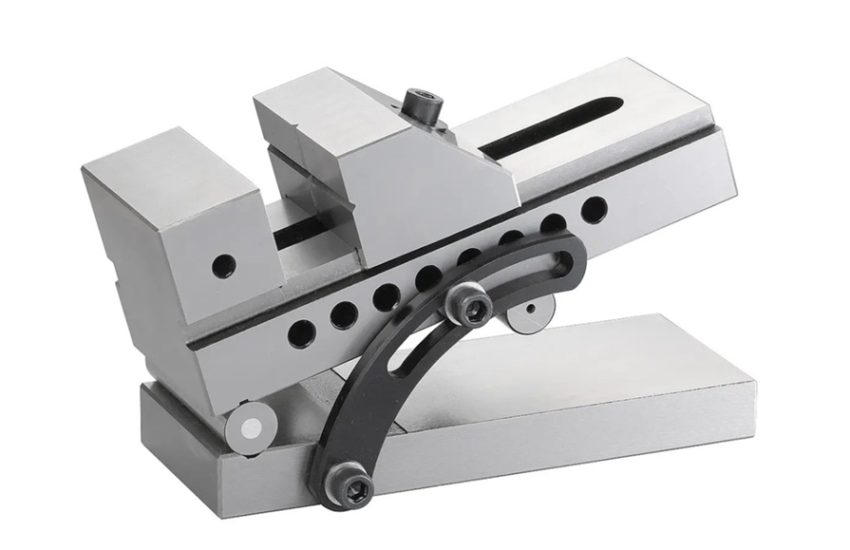

Глобусные (синусные) тиски для сложных 3D-углов
Когда перед фрезеровщиком встает задача обработать сложную пространственную деталь, грани которой расположены под наклоном сразу в нескольких плоскостях, возможностей обычных поворотных тисков становится недостаточно. В таких ситуациях применяются специализированные глобусные (или универсальные синусные) тиски.
Конструкция этого оборудования напоминает сложный пространственный шарнир. Корпус способен не только вращаться вокруг вертикальной оси, но и наклоняться в одной или двух взаимно перпендикулярных плоскостях на угол до 45-90 градусов. Настройка требуемых параметров осуществляется по точным угловым шкалам или с помощью набора концевых мер длины (плиток) по синусному принципу. Глобусная оснастка является обязательным атрибутом лекальных и инструментальных участков, задействованных в производстве сложных пресс-форм, ковочных штампов, клиновидных направляющих и уникальной технологической оснастки. Из-за обилия подвижных сопряжений они предназначены исключительно для легкого, чистового фрезерования.
Прецизионные (лекальные) тиски для ЧПУ станков
Современные фрезерные станки с ЧПУ предъявляют особые требования к геометрии зажимных приспособлений. Прецизионные лекальные тиски изготавливаются из высококачественной легированной стали с последующей глубокой цементацией и прецизионным шлифованием абсолютно всех наружных и внутренних поверхностей. Их точность такова, что параллельность и перпендикулярность плоскостей выдерживаются в пределах 0,005 мм.
Главной отличительной чертой лучших образцов прецизионных тисков является наличие встроенной системы «pull-down» (прижим вниз). В обычных тисках при сильном затягивании ходового винта подвижная губка под воздействием сил реакции стремится слегка приподняться вверх, увлекая за собой деталь и нарушая точность базирования. В прецизионных моделях клиновой механизм или особая геометрия направляющих при зажиме автоматически тянут подвижную губку строго вниз, намертво прижимая заготовку к шлифованному основанию тисков, что гарантирует идеальную плоскостность фрезерования.
